JZQ减速机应用范围及结构概况
1、应用范围及点:
本机广泛应用于各种起重、运输、矿山机械及其它各种机械中作减速之用。其联动方式，可用联轴器直接联动，也可用三角皮带挠
性联动。
本机通用性和互换性强，维修简单，效率系数为0.94，具有起动阻力小，运动灵活等 点。
2、结构概况及主要零部件:
本机结构型式为两级三轴圆柱斜齿水平分割全封式。润滑油盛于减速机之内部，在主动轴和中间轴上设有挡油板，各轴支点均用滚
动轴承，其轴向间隙，可用内部调整环调整之，本机上部有一检查盖，下部有油标指针和排废油用的油塞。
齿轮和轴均用 质炭素钢制造，并经调质处理，齿轮多用高级铸造钢制造，并经正火处理，箱体材料为灰铸铁HT-200并经时效处理，
齿轮按8级精度制造的滚切斜齿，倾斜角为8°6’34”，两配偶齿轮齿数和为99牙。
本机齿轮具有下列法向模数M和齿宽B表一

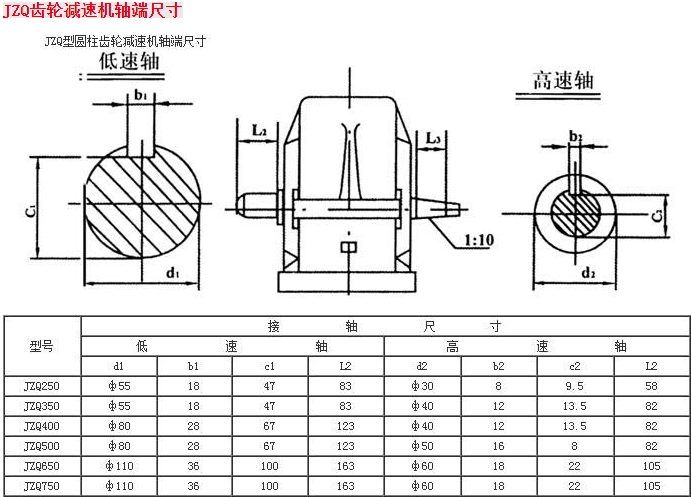

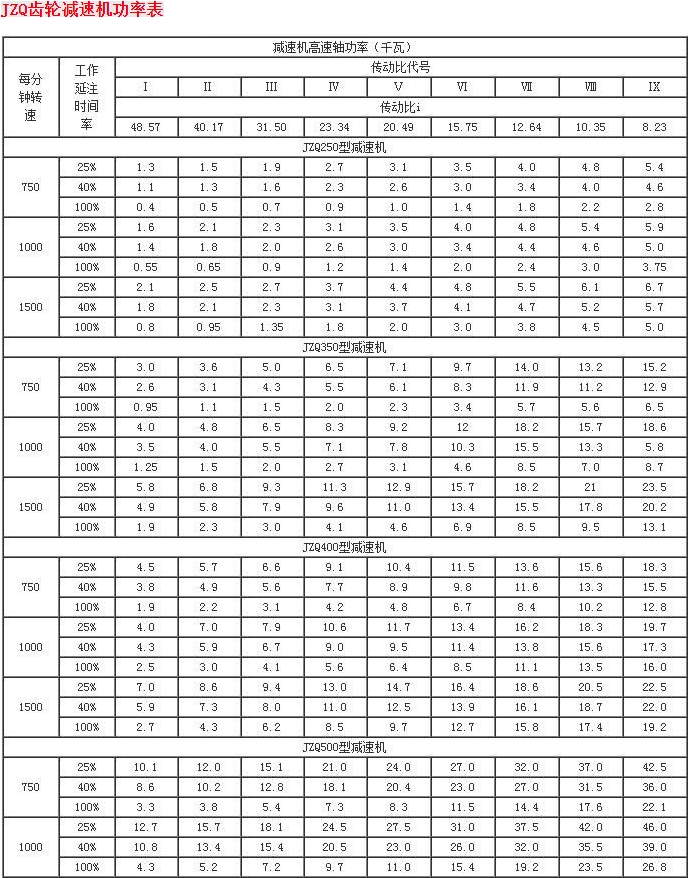

JZQ齿轮减速机主要规格
主要规格
本系列减速机按大小、速比、装配形式分如下几种:
1、按主动轴、被动轴中心距分八种型号:JZQ250、JZQ350、JZQ400、JZQ500、JZQ650、JZQ750、JZQ850、JZQ1000。

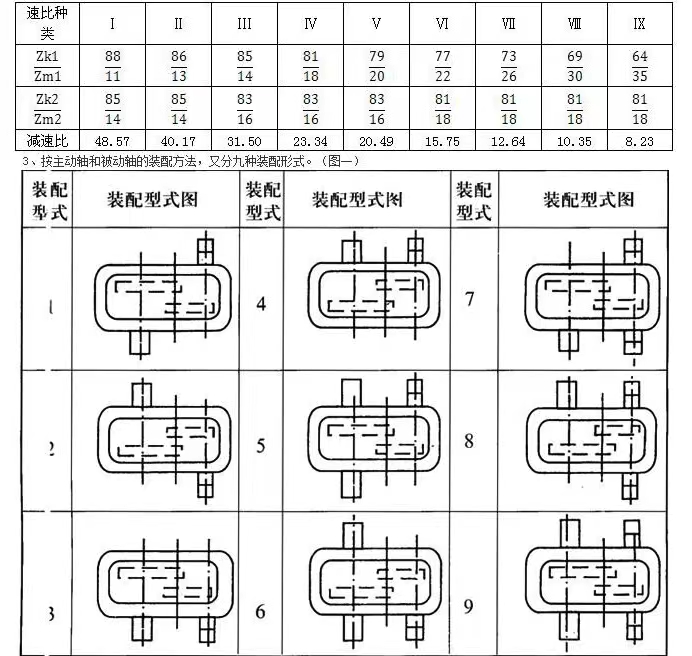

2、按速比大小、每种型号又分以下九种速比
(1）本系列减速器有九种速比，九种配置型式和三种低速轴轴端形式。
(2）齿轮减速器传动比：48.57、40.17、31.50、23.34、20.49、15.75、12.64、10.35、8.23。
(3）齿轮减速器型号：JZQ200、JZQ250、JZQ350、JZQ400、JZQ500、JZQ650、JZQ750、JZQ850、JZQ1000。
【优势特点】：承载力大、强度高、磨耗小、噪音低、使用寿命长。
【适用条件】减速器齿轮传动圆周速度不大于12m/s，高速轴转速不大于1500r/min，减速器工作环境温度为-40℃--+40℃，减速器用于正反两向运转。
【使用行业】广泛应用于冶金、矿山、起重、运输、水泥、建筑、化工、纺织、轻工等行业。
【特别说明】匹德机械生产加工的JZQ系列减速机，随附加工生产该型号减速机的配件，包括轴、轮和箱体。质量优良，价格优惠。
